„Hallo mein Freund, du arbeitest doch mit diesen Karten, oder? …“, hat mich vor kurzem ein Freund von mir gefragt, und ich wollte eben wieder erklären, dass ich bei der Entwicklung einer mobilen Kartenanwendung und nicht bei der Kartenerstellung selbst mitarbeite. „Ich möchte ein Stück Land in der Nähe meines Ferienhauses mit einem Freund tauschen und zwar an Hand der Katasterkarte …“, fuhr er ohne Atempause fort und ich war ziemlich erleichtert – ich musste weiter nichts erklären: „…und ich bin sicher das das mit Locus machbar ist“. Also freute ich mich auf einen Ausflug in die Weissen Karpaten – Wir werden die Umrisse des Grundstückes an Hand der Katasterkarte in Locus einzeichen und anschließend diese mit Holzpflöcken abstecken – nicht wirklich in hochoffizieller Weise – die Genauigkeit von 3m die das normale GPS bringt würde ausreichend sein.
1. Zuerst ein Blick in das Grundbuch

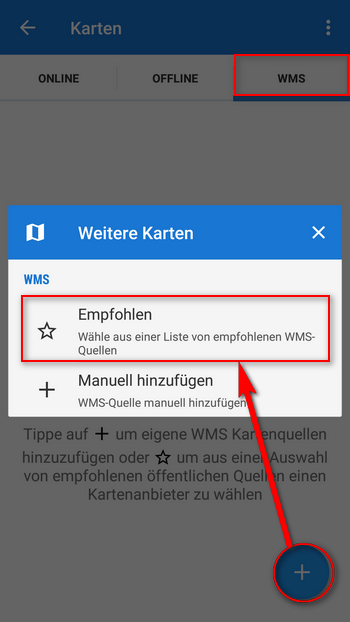

Computer war keiner zur Hand womit das offizielle Register bei Ikatastr.cz services nicht zur Verfügung stand, wohl aber das Smartphone und ein WIFI Hotspot. Ich startete also Locus und öffnete den WMS Karten Tab im Kartenmanager. Weiter ging es zu den empfohlenen WMS Datenquellen:
Ich wählte die Katasterkarten des Tschechischen Grundbuches:

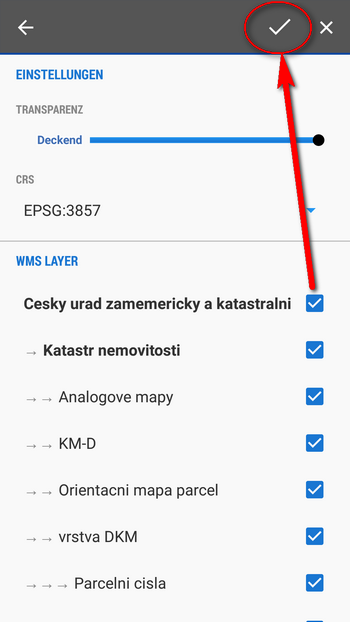

.. und selektierte in Locus alle Layer die ich brauchte:
Als Hintergrundkarte wählte ich eine Satellitenkarte aus der selben Quelle mit der Katasterkarte darüber gerendert.
Ich verschob die Karte so das der Kartencursor über dem Grundstück stand und klickte auf den WMS-info Button um sicher zu sein das ich auch das richtige Grundstück ausgewählt hatte:
Einige weitere Klicks zeigten mir die Informationen zu den Besitzverhältnissen der Parzelle aus dem Grundbuch – nur um absolut sicher zu gehen.
2. Übertragen der Grundstücksgrenzen nach Locus
Mein Freund gab mit die GPS-Koordinaten an denen wir die provisorischen Grenzpflöcke einschlagen sollten. Die trug ich in Locus ein:
Und siehe da, diese Positionen stimmten perfekt mit den Grundstücksgrenzen auf der Karte überein.
Im Gelände gibt es vor Ort leider kein Internet also kopierte ich die Grenzen nach Locus mit der Funktion „Neue Route hinzufügen“:
Das war’s -wir können mit dem Abstecken beginnen.
3. Auf ins Feld!
Die herrliche Landschaft der Weißen Karpaten fasziniert mich immer wieder, besonders im Frühjahr wenn die Wiesen voll mit seltenen Blumen erblühen.
Wir packten die Pflöcke und einen Hammer in unsere Rucksäcke und brachen auf. Locus führte uns brav zu den Absteckpunkten der Parzelle:
Selbst im schwierigen Gelände des Taleinschnittes verhielt sich das GPS-Handy überraschend gut und zeigte die Positionen der Grenzpunkte mit der erwarteten Genauigkeit von 3m. Unter der Führung von Locus war es absolut kein Problem die Grenzen abzustecken.
Wiederum ein Beweis für die universelle Einsatzfähigkeit von Locus 🙂
cadastral mapsland registryplot
3 Comments
Ahoj
Díky za ukázku, přesně takhle jsem si plánoval zadat si do Locusu, všechny pozemky které potřebuji.
Jen dotaz na zjednodušení práce, je nějaký jednoduchý způsob jak získat ty rohové/zlomové body parcel, třeba z katastru, nebo to musím obkreslit a body si sám vytvořit?
Díky za radu.
Dobrý den,
při přípravě článku jsme měli souřadnice hraničních bodů k dispozici od majitele pozemku, ten je zřejmě získal od katastrálního úřadu. Vzhledem k nevelké přesnosti GPS zaměření na obyčejném mobilu ale bude nejspíš dostačující, když si parcelu obkreslíte a body sám vytvoříte. Samozřejmě pak takovéto zaměření nemůže být použito v oficiálním jednání o výměře parcely, je pouze orientační.
Hodně záleží na kvalitě (přesností) zdrojové katastrální mapy v daném k.u. Výsledek v terénu může být o hodně horší než ty 3m...
